Зимняя теплица своими руками: фундамент, каркас, крыша и стекла

Обычная теплица на участке есть практически у каждого дачника. А вот построить зимнюю (с отоплением и вентиляцией), в которой можно получать урожай круглый год, решаются немногие. Герой нашего рассказа вместе с женой решил в дополнение к обычной теплице поставить еще одну — всесезонную, с отоплением.

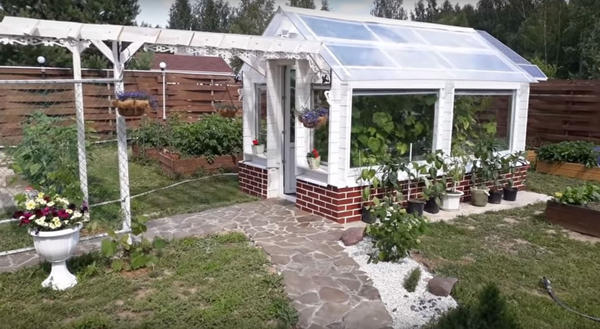

Так выглядит результат стараний рассказчика

Заливка фундамента и устройство грядок

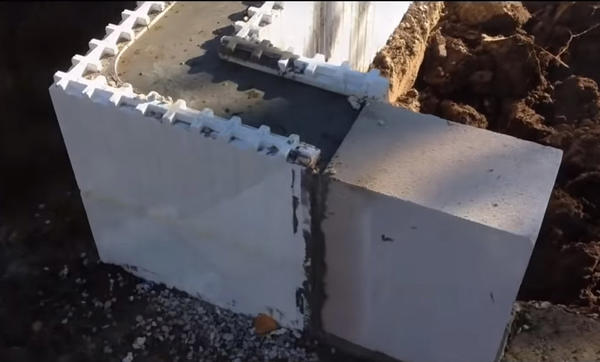

Начинал я с заливки фундамента в несъемную опалубку. Опалубка из пенопласта — хорошая теплоизоляция для фундамента. Опалубка была закопана в траншею на один блок вниз (250 мм). Потом снят слой земли до блока, чтобы сделать утепление. Сначала надо было положить гравий, а на него — систему подогрева почвы.

Устройство фундамента

Грунт вынул — и сделал выравнивающую подсыпку из песка. После выравнивания песком прошелся по стенам обмазочной гидроизоляцией. Установил трубку для воды и проложил электрический кабель для датчика температуры почвы.

Выравнивающая подсыпка из песка

Затем уложил пенополистирол.

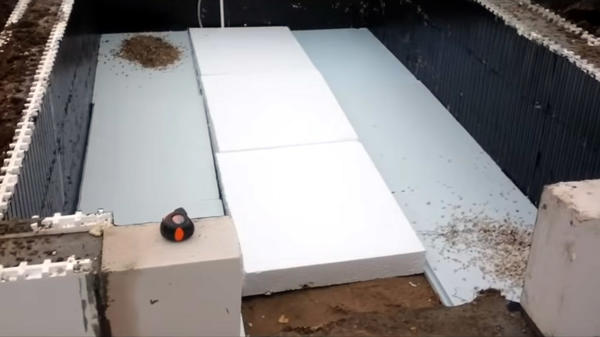

Укладка пенополистирола

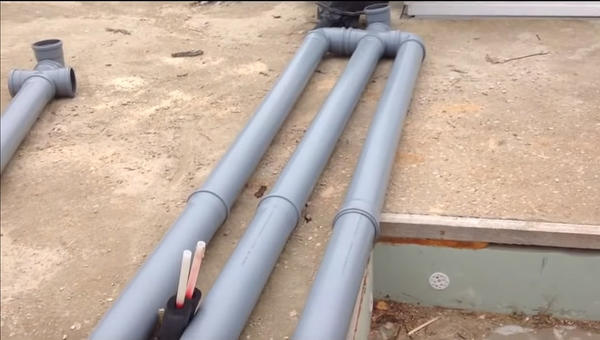

Далее приступил к изготовлению теплообменника.Теплообменник сделан из обычных канализационных труб диаметром по 110 мм.

Теплообменник сделан из обычных канализационных труб

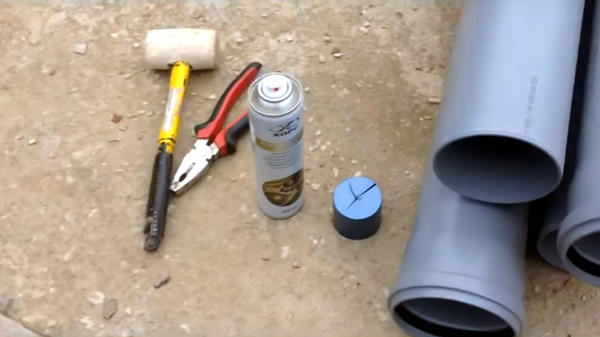

При монтаже труб использовал силиконовую смазку. При нанесении ее на стык очень удобно соединять трубы.

При монтаже труб использовал силиконовую смазку

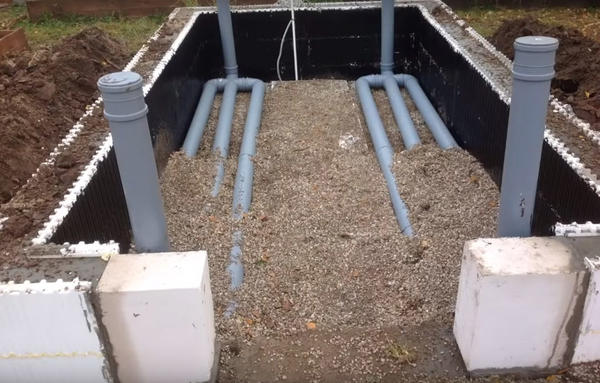

На пенополистирол насыпал мраморную крошку, которая будет работать и как дренаж, и как аккумулятор тепла. На мраморную крошку справа и слева поставил два теплообменника. Засыпал их мраморной крошкой и установил температурный датчик.

На пенополистирол насыпал мраморную крошку

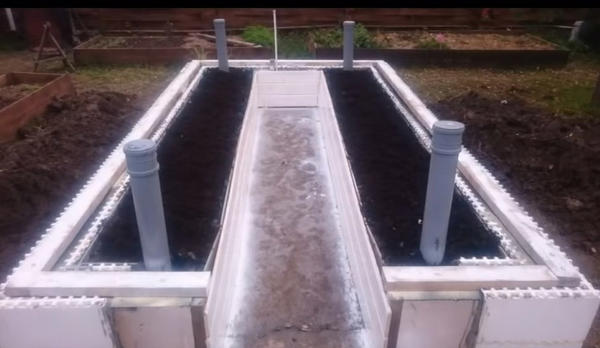

Завершился очередной этап работ. Теперь на будущих грядках выставил листы ЦСП. Ими же обшил на всякий случай и внутренние стенки, чтобы посередине залить бетонную дорожку. На грядки досыпал слой мраморной крошки в 5 см.

На будущих грядках выставил листы ЦСП

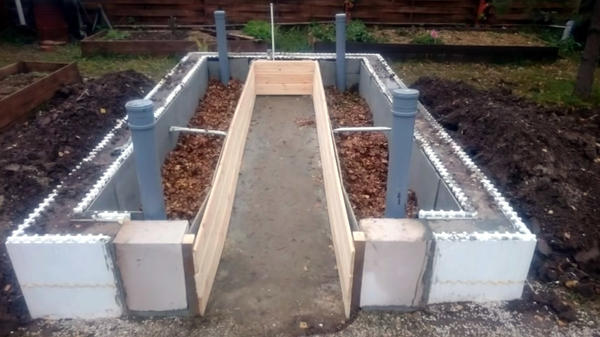

После заливки дорожки обшил внутреннюю сторону ЦСП вагонкой. Поставил распорки, чтобы борта грядок не перекосило. Засыпал на грядки измельченную листву, а на нее — землю.

После заливки дорожки обшил внутреннюю сторону ЦСП вагонкой

Доски вагонки покрашены, установлен нулевой брусок на фундамент. Первый этап завершен — можно устанавливать каркас теплицы. На материалы фундамента (цемент, трубы и т.п.) потрачено около 15500 руб.

Можно устанавливать каркас теплицы

Ads by

Изготовление каркаса для теплицы

На этом этапе я понял, что делаю скорее не теплицу, а круглогодичный зимний сад. Для каркаса строения заготовлен мини-брус. Сделал чертежи — и на заводе заказал детали для каркаса. Каркас планировал собрать за пару дней.
Доски напилены и пронумерованы согласно проекту. Сначала выставляем нулевой полупрофиль.

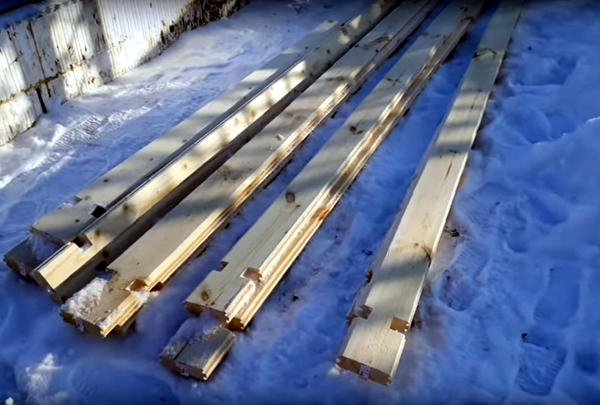

Доски напилены и пронумерованы согласно проекту

На него укладываем первые венцы. Ловим диагонали — и усаживаем на фундамент.

Укладываем первые венцы

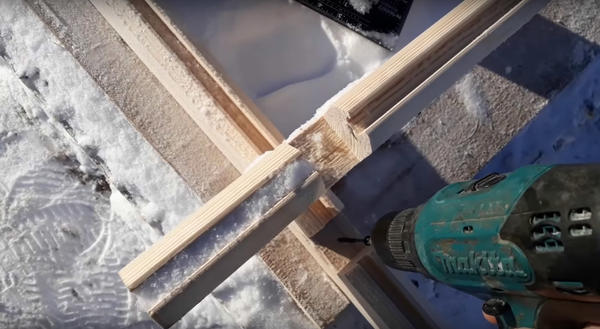

Крепим нулевую доску шурупом к основанию.

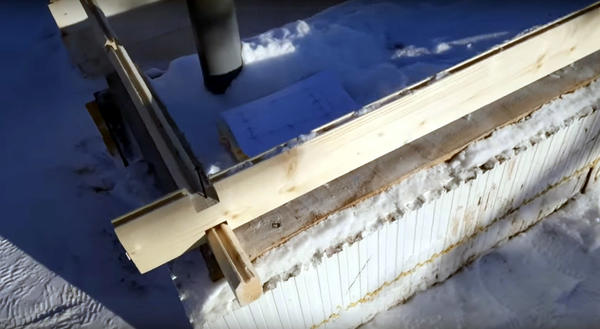

Крепим нулевую доску к основанию

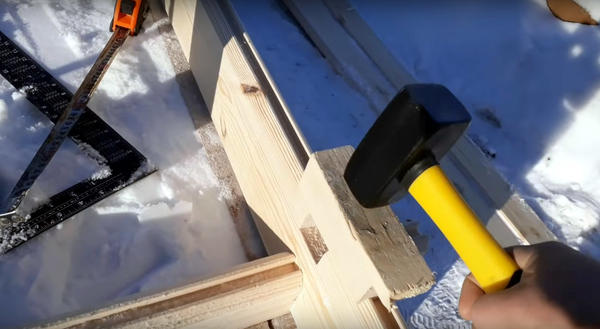

После этого вставляем прокладку и осаживаем киянкой доску. Стартовый первый уровень готов.
Теперь собираем столбики. Выводим стены и формируем проемы. Под окна вырезана четверть.

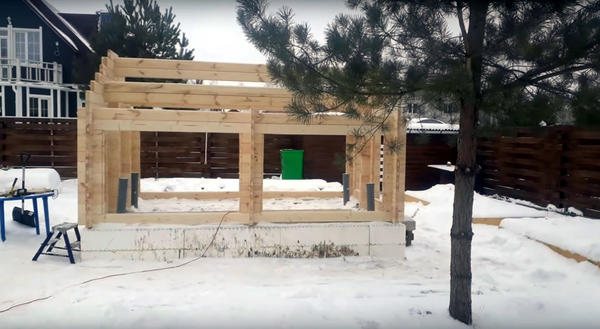

Выводим стены

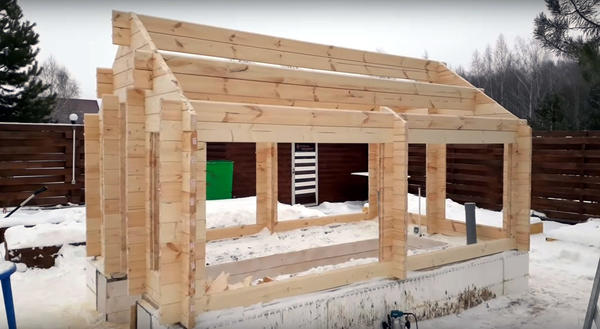

Каркас установлен, теперь надо подрезать крышу.

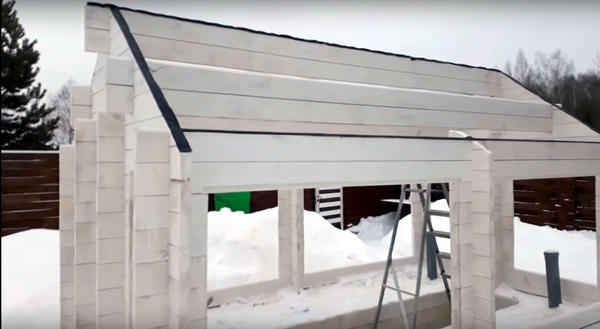

Каркас установлен

Строение ориентировано боком строго на юг.

Строение ориентировано боком строго на юг

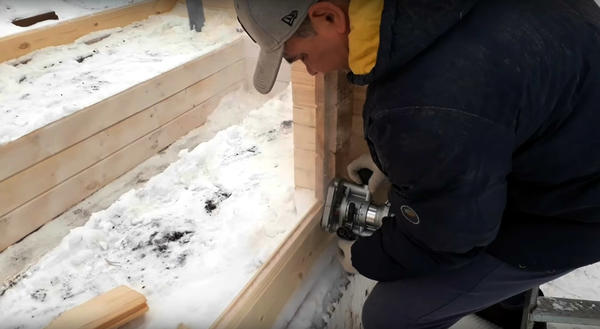

Ручным фрезером выбираем канавку 2×2 см сверху — и снизу проемы под стеклопакеты.

Делаем проемы под стеклопакеты


Стоимость конструкции получилась 18000 руб. с учетом доставки.

Почти готово

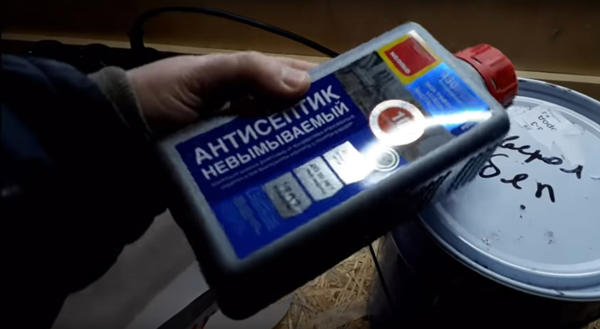

Каркас обработал антисептиком.

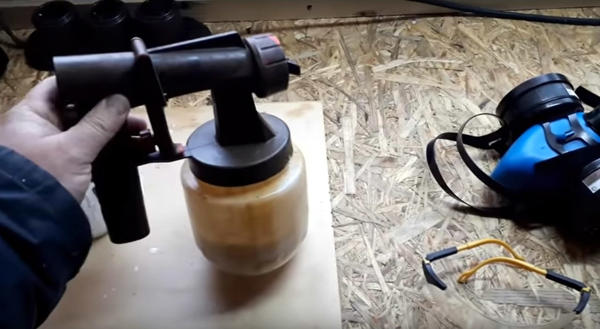

Для каркаса выбрал белую краску. Краска смешивается с растворителем, поскольку она будет наноситься пульверизатором. Для защиты дыхательных путей обязательно надо надеть респиратор: запах у краски достаточно сильный.

Красим из пульверизатора

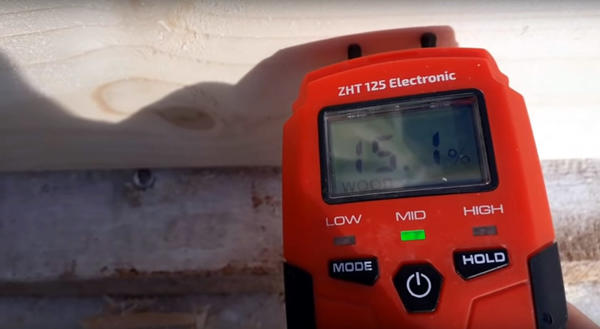

Перед покраской замерил влажность древесины. Показатель около 15% — это нормально для покраски.

Перед покраской замеряем влажность древесины


Каркас покрашен первым слоем при -10ºС. На второй день нанесен второй слой краски.

Каркас покрашен первым слоем

Делаем крышу и вставляем окна

На крышу теплицы будет уложен поликарбонат марки «Полигаль». По отзывам, которые я читал, он вроде как один из лучших на российском рынке. 12-метровые листы поликарбоната купил до повышения цен. Лист разложил во дворе — и сделал разметку.

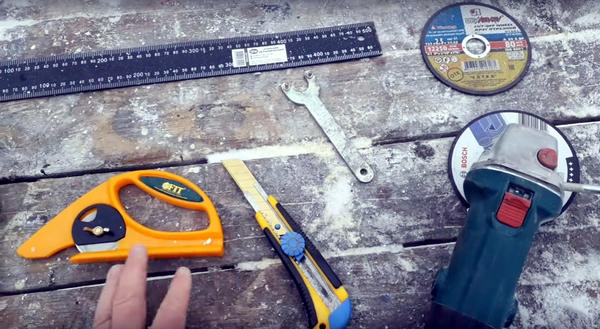

Вот такой у меня набор режущего инструмента для раскроя листа поликарбоната. В принципе, его можно резать канцелярским ножом, ножом для напольных покрытий. Но как по мне, толщина листа довольно большая, и лучше резать его болгаркой с самым тонким диском (1,6 мм).

Инструменты для раскроя поликарбоната

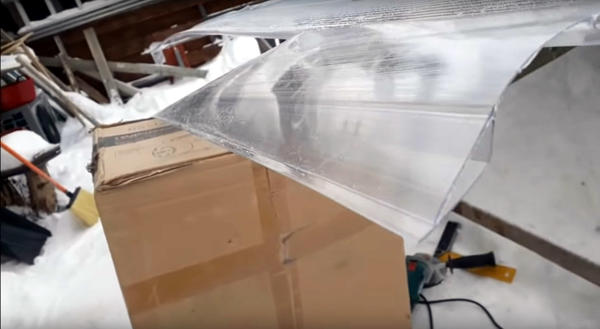

При монтаже крыши соты поликарбоната могут забиться снегом, поэтому их необходимо заклеить. Торец заклеен лентой, потом будет установлен торцевой пластиковый профиль.

Заклеиваем торцы

Теперь устанавливаем коньковый профиль, который будет соединять два листа поликарбоната.

Устанавливаем коньковый профиль

Профиль закреплен болтовыми соединениями. Крыша теплицы готова — можно закидывать ее на каркас.

Профиль закрепляем болтовыми соединениями

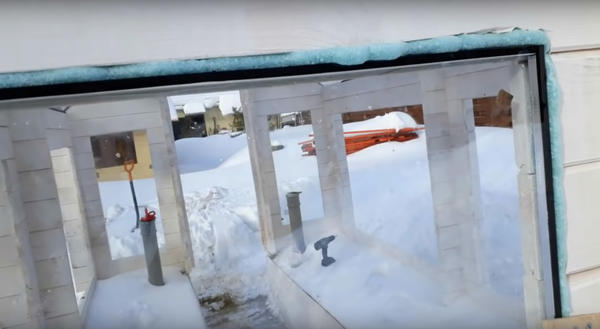

Перед монтажом крыши надо проложить между поликарбонатом и деревом теплоизолятор.

Теплоизолятор

Делаем прокладку — и уже на нее уже будем укладывать поликарбонат.

Делаем прокладку

Листы крыши уложены, позже положу металлический конек. Для крепления поликарбоната к каркасу будут использованы термошайбы.

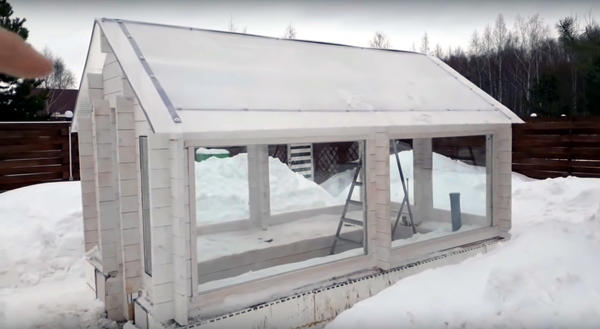

Листы крыши уложены

Шайба состоит из прокладки из вспененного полиэтилена, пластиковой накладки, пластиковой заглушки. После строительства дома осталось много таких шайб и саморезов.

Сначала делаем отверстие в поликарбонате. Сверло должно быть острым, чтобы пластик не треснул.

Делаем отверстия в поликарбонате

Собираем на саморез шайбу и закручиваем саморез. Получается аккуратненько и без трещин.

Собираем на саморез шайбу и закручиваем саморез


Головку самореза закрываем заглушкой.

Головку самореза закрываем заглушкой

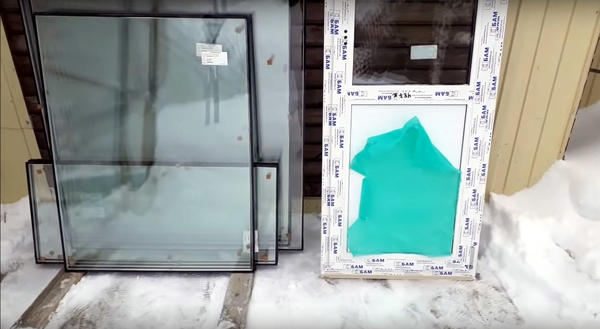

Вот приехали стеклопакеты и дверь. Стеклопакеты однокамерные.

Стеклопакеты однокамерные

Для транспортировки стеклопакетов буду использовать два стеклодомкрата, которые купил недавно по 300 руб. Предварительно прикрутил прямоугольнички из фанеры, они будут удерживать стеклопакет, чтобы тот не упал.

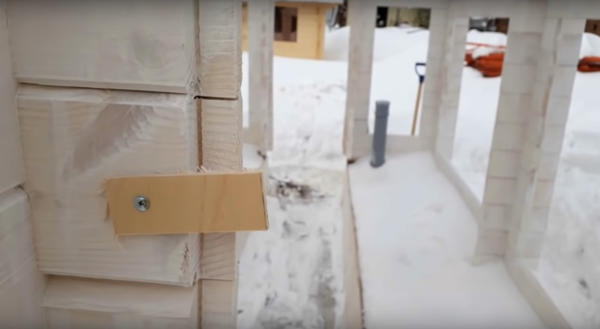

Прямоугольнички из фанеры, они будут удерживать стеклопакет

С помощью стеклодомкратов ставим стеклопакет в проем и фиксируем его.

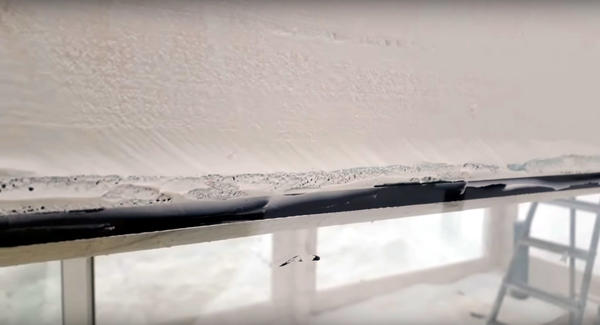

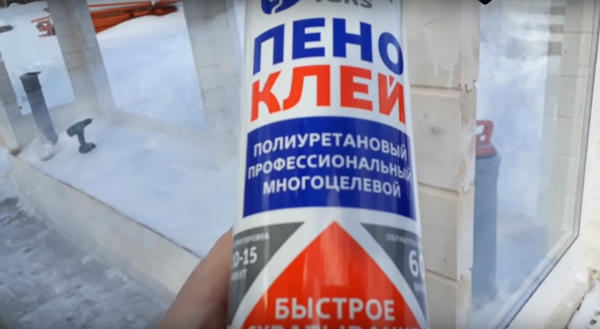

Теперь полиуретановым клеем запениваем щели между каркасом и стеклопакетом.

Запениваем щели между каркасом и стеклопакетом

Все стеклопакеты установлены, щели запенены.

Стеклопакеты установлены

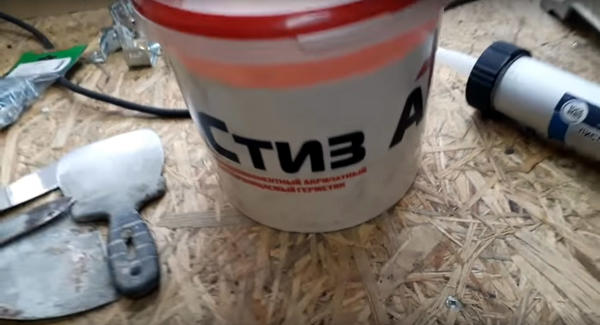

Для герметизации швов будет использован однокомпонентный акриловый герметик. Он паропроницаемый, и работать с ним можно при температуре до -25ºС. Заполняю герметиком пистолет, а потом буду растирать герметик шпателем.

Герметик для швов

Шов герметизирован.

Шов герметизирован

Штапики вырезал из фанеры. Креплю их на саморезы, а потом покрашу в цвет каркаса.

Крепим штапики

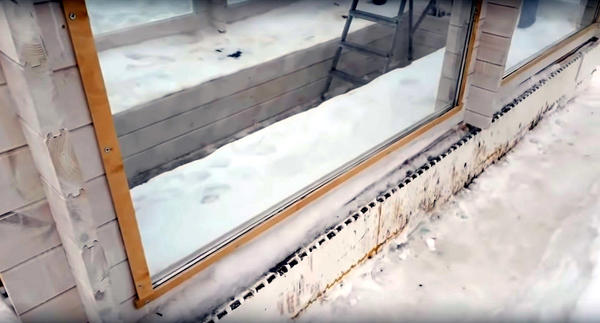

Теплица застеклена.

Теплица застеклена

 Следующим этапом работы будет монтаж отопления и вентиляции, отчет о монтаже коммуникаций уже можно читать.
И появилась третья, заключительная часть об освещении, поливе и первом урожае в этой теплице.
А в этом видео можно посмотреть, как начиналось строительство этой теплицы.

Строил теплицу Сергей Пиварюнас, за рассказчиком записывал Юрий Смирнов.
